Características Técnicas do Geração 8000
Manual ON-LINE - Clique aqui
Zonas de
aquecimento:
Configurável para
trabalhar com até 7 Zonas, sendo 3 para os
Injetores, 3 para os detectores e 1 para o forno da
Coluna.
Controle por teclado membrana e monitorado por
display digital de cristal liquido com fundo verde
na versão PC e Azul na versão GOLD e PLUS que
fornece mensagens referentes a operação e
programação do equipamento.
Sistema inteligente de auto-diagnóstico que localiza
falha de funcionamento informando através de códigos
o problema. |
|

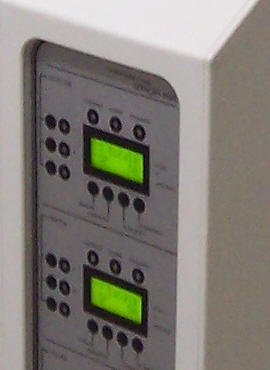

Display Verde |

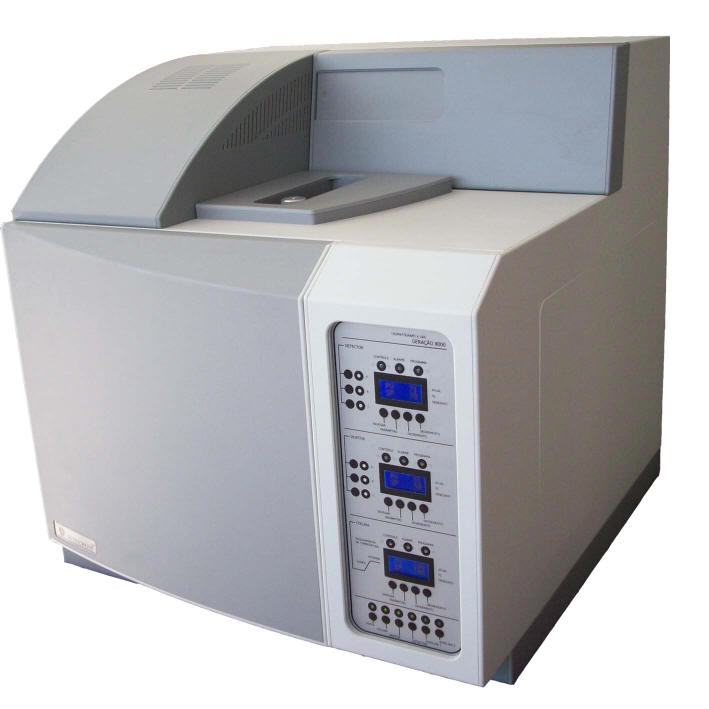

Display Azul |

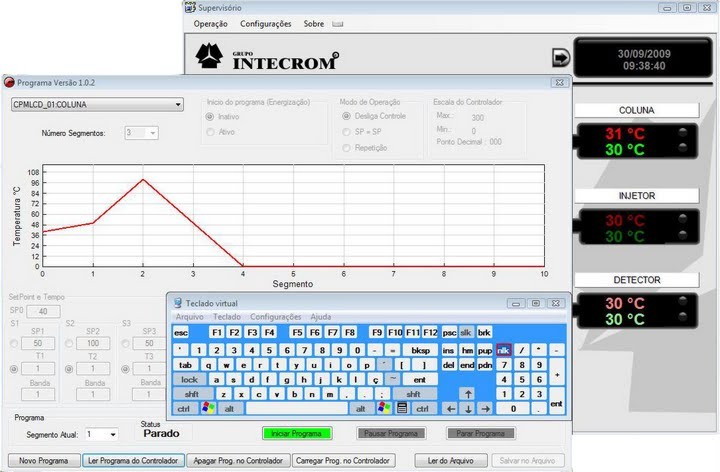

Software para controle de temperatura na versão
Geração 8000 PLUS |
Forno das Colunas:
Dimensões de
225x285x250mm com volume total útil de 14 litros,
compatíveis para receber a instalação de até 03
colunas capilares ou empacotadas
Temperatura de trabalho de ambiente até 300 (Pode
ser configurado para 450ºC).
Sistema de aquecimentos microprocessado utilizando
tecnologia PID com auto Tune.
Programador linear de temperatura de até 64
seguimentos entre rampas e patamares, permitindo
memorização de métodos de programação, com
velocidade de aquecimento de 0,1ºC a 50ºC, sendo
opcional de 01ºC a 100ºC por minuto com incremento
de 0,1ºC. |

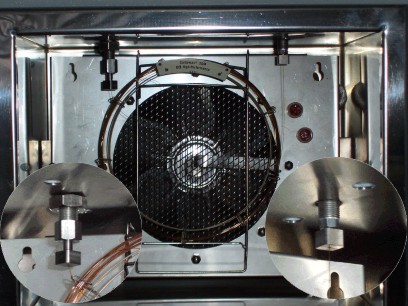

Forno das colunas |
Abertura automática do forno na parte traseira
|
Controlador com memória
permanente em caso de falta de energia.
Faixa de temperatura de trabalho de ambiente + 5ºC
até 300ºC (Pode ser configurado para 450ºC) com incrementos de 1ºC
Possibilidade de trabalho em condição de criogenia
para temperatura negativa (opcional)
Precisão e estabilidade térmica de 0,1ºC com
compensador de variação de temperatura ambiente.
Configurável para visualização de até uma casa
depois da vírgula - Ex.: 000,0
Sistema automático de resfriamento forçado de ar
quente através de dutos localizados na parte
traseira que permite acoplar sistema de canalização
para direcionar o ar quente para fora do local de
instalação do equipamento.
Projetado para oferecer um bom desempenho de
resfriamento, em testes realizados na condição de
250ºC à 50ºC obteve-se uma performance velocidade de
resfriamento em 4 Minutos.
|
|
Injetores:
Configuráveis para instalação de até 03 Injetores
para coluna capilar sendo opcional o sistema Split
ou Split/Splitlees com razão de divisão para até
1/10.000 ou para coluna empacotada no sistema On
Column. Permitindo aquecimentos individuais
utilizando tecnologia PID com auto Tune e rampa de
temperatura no Injetor (PTV). Temperatura de
operação de ambiente a 300ºC (Pode ser configurado
para 450ºC) com incrementos de 1ºC.
Memória permanente em caso de falta de energia.
|
Injetor Capilar |
Injetor Empacotada |
|
Detectores:
Configuráveis para
instalação de até 03 Detectores simultâneos
FID, TCD, ECD, NPD, FPD..
Permitindo aquecimentos individuais utilizando
tecnologia PID com auto Tune e rampa de temperatura
no Injetor (PTV). Temperatura de operação de
ambiente a 300ºC (Pode ser configurado para 450ºC) com incrementos de 1ºC. Memória
permanente em caso de falta de energia.
Especificações dos Detectores |
FID com Injetor Capilar |
Condutividade
Térmica (TCD)
Sensibilidade: S = 2500mv.ml/mg
Ruído: = 20uV
Linear Range: = 104
Máx. Temp: 399 ° C
Captura de Elétrons
(ECD)
Sensibilidade: Mt = 1 × 10-13g / s (BHC)
Ruído: = 15uV
Linear Range: = 5 × 103
Máx. Temp: 350 ° C (Ni63) |
Nitrogênio Fósforo
(NPD)
Sensibilidade: N: Mt = 5 × 10-11g / s
P: Mt = 5 × 10-12g / s
Ruído: = 2 × 10-13 A
Fotométrico de Chama
(FPD)
Sensibilidade: N: S = 3 × 10-10g / s
P: Mt = 5 × 10-11g / s
Ruído: = 20 ~ 30uV
|
Ionização de chama (FID)
Sensibilidade: Mt = 1 × 10-11g / s
Ruído: = 1 × 10-14 A
Linear Range: = 105
Máx. Temp: 399 ° C |
Controle de Fluxo e Pressão
Na versão GERAÇÃO 8000 PC e GOLD
se apresenta robusto e de fácil operação, possui sistema de
controle pneumático de fluxo com restritores pré-calibrados,
trazendo ao usuário facilidade no ajuste do fluxo do gás de
chama e auxiliar, eliminando o uso constante do fluxímetro
de bolha e incidindo diretamente na redução de custo quando
se aplica sistemas eletrônicos como ECP DCP AFC, alem da
manutenção dos mesmos.
O funcionamento tem como base aplicar-se pressão sobre o
restritor pré-calibrado, respeitado a densidade do gás
(H2/AR/N2), visualizando a mesma no manômetro de trabalho e
encontrando assim a vazão desejada - Ex.: 30PSI é igual a
30ml/min “Pressão PSI = Fluxo ml/min”.
Na versão GERAÇÃO 8000 PLUS se
apresenta com opção de monitor de pressão eletrônico e
controle de fluxo dos por software.
Estrutura
Pesando aproximadamente 40 kg,
podendo variar conforme configuração dos injetores e
detectores.
O dimensional externo do equipamento foi projetado para
atender as necessidades de otimização de espaço, apresentado
as medidas de 55 cm de largura, 57 cm de altura e 57 cm de
comprimento.
A estrutura externa é feita de plástico moldado com ótimo
isolamento térmico graças a um processo de resfriamento com
ventilação forçada localizada na parte traseira, que garante
a integridade da estrutura.
Sua estrutura interna em alumínio, inibindo assim corrosões
futuras em partes e peças.

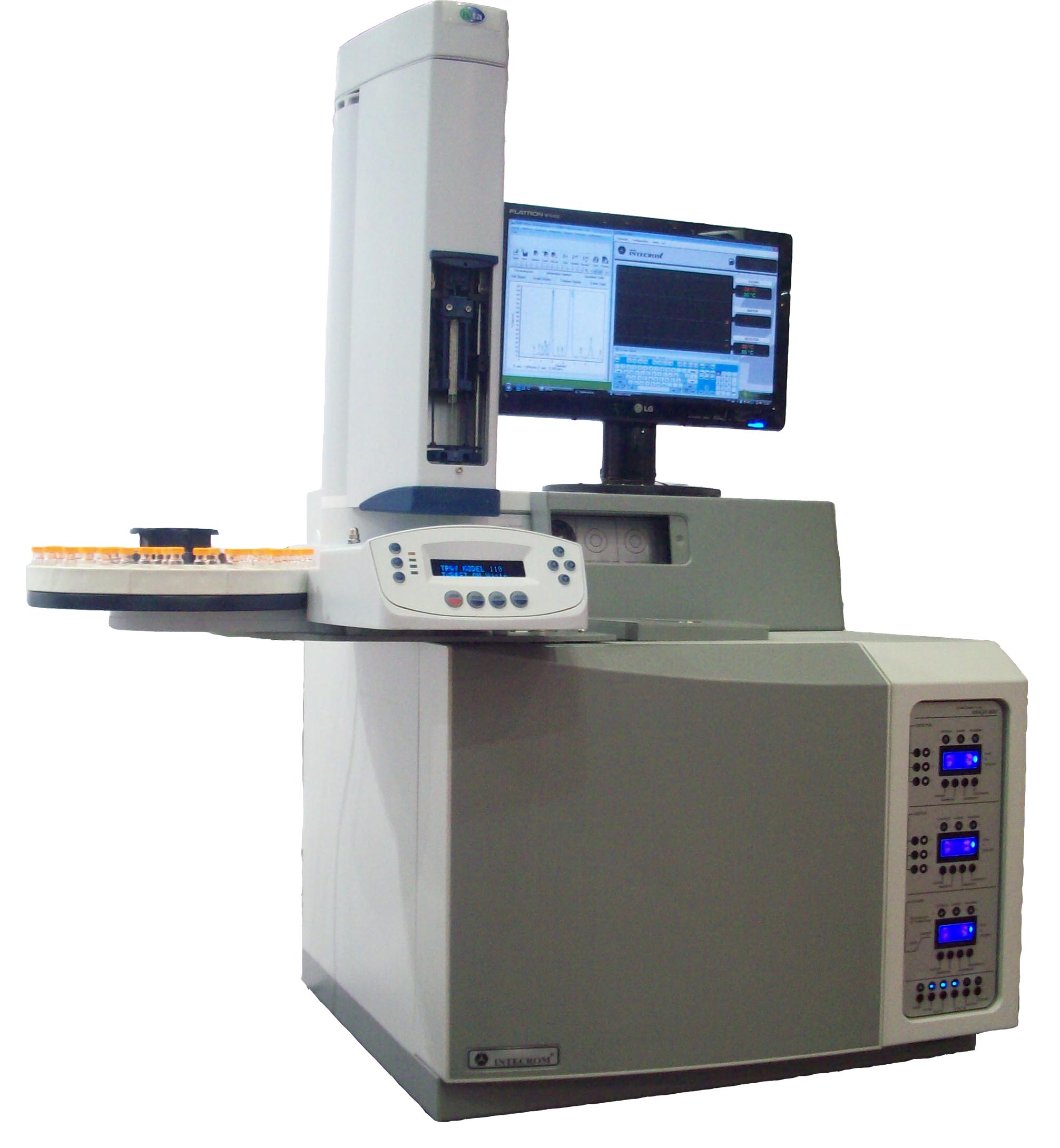

A Unidade básica permite a Instalação de válvulas de
amostragem de gás e liquido, AutoSampler, Head Space, Purge
e Trap, Termo distorção entre outros.
Fabricado em serie para ser alimentado com 110V 50/60Hz,
consome de 1200VA a 1500VA dependendo da configuração dos
Injetores e Detectores (Fabricação para 220V opcional sob
encomenda)
Sistema de Aquisição de Dados
O Sistema de Aquisição de Dados
que acompanha o GERAÇÃO 8000 se apresenta em duas opções:
WinCrom PKS disponível em 1
canal ou 6 canais ou WinCrom Bl 2 canais.
|
WinCrom PKS |
WinCrom BL |
|
 |
 |
|
